Materiaalkeuzes voor vlamvertragende computerkabels en praktische afwegingen

Bij het ontwerpen van een vlamvertragende computerkabel bepaalt de keuze tussen PVC, LSZH (Laag Smoke Zero Halogen), halogeenvrije polyethyleenmengsels en hoogwaardige fluorpolymeren (bijvoorbeeld PTFE) zowel de brandprestaties als de bruikbaarheid op de lange termijn. PVC-formuleringen zijn goedkoop en kunnen met additieven een goed zelfdovend gedrag bereiken, maar ze kunnen bij verbranding corrosieve gassen en dikke rook produceren. LSZH-verbindingen verminderen de giftige/schadelijke afgassen en de rookdichtheid aanzienlijk – belangrijk voor besloten ruimtes zoals datacenters en openbaar vervoer. PTFE en verwante fluorpolymeren bieden de beste thermische en vlambestendigheid (continue gebruikstemperaturen en uitstekende boogweerstand), maar tegen hogere kosten en met verschillende installatiestijfheden. Ik raad aan om het minimale niveau van vlamprestaties te selecteren dat nog steeds voldoet aan de lokale regelgeving en operationele prioriteiten; bij Junshuai begeleiden we klanten naar kosteneffectieve LSZH-mengsels voor gebruik binnenshuis en fluorpolymeerjassen voor zware omstandigheden.

Normen en testmethoden die u moet specificeren (met praktische acceptatiecriteria)

Door bij aankoop een specifieke norm te eisen, wordt dubbelzinnigheid vermeden. Voor vlamvoortplanting en rook, algemene tests en hoe deze te gebruiken in de specificaties:

• UL94: Gebruik V0 of beter voor acceptatie van kleine monsters/componenten; V0 duidt op een korte nagloeien en geen vlammende druppels.
• IEC 60332-serie: Specificeer verticale vlamvoortplanting op een enkele kabel (IEC 60332-1) plus groepsvlamtests (IEC 60332-3) voor gebundelde installaties.
• IEC 61034 / EN 61034: Rookdichtheidsmetingen – vraag een maximaalimale optische dichtheidswaarde aan voor besloten ruimtes.
• EN 50525 / CPR-classificatie (EU): Indien van toepassing, neem CPR Euroklasse (bijv. B2ca, Cca) op in aanbestedingsvereisten.

Praktische acceptatiecriteria: specificeer zowel de teststandaard als de numerieke slaagdrempels (bijv. IEC 61034 d _max ≤ 0,65, UL94 V0). Dit vermijdt dat leveranciers dubbelzinnige compliance citeren.

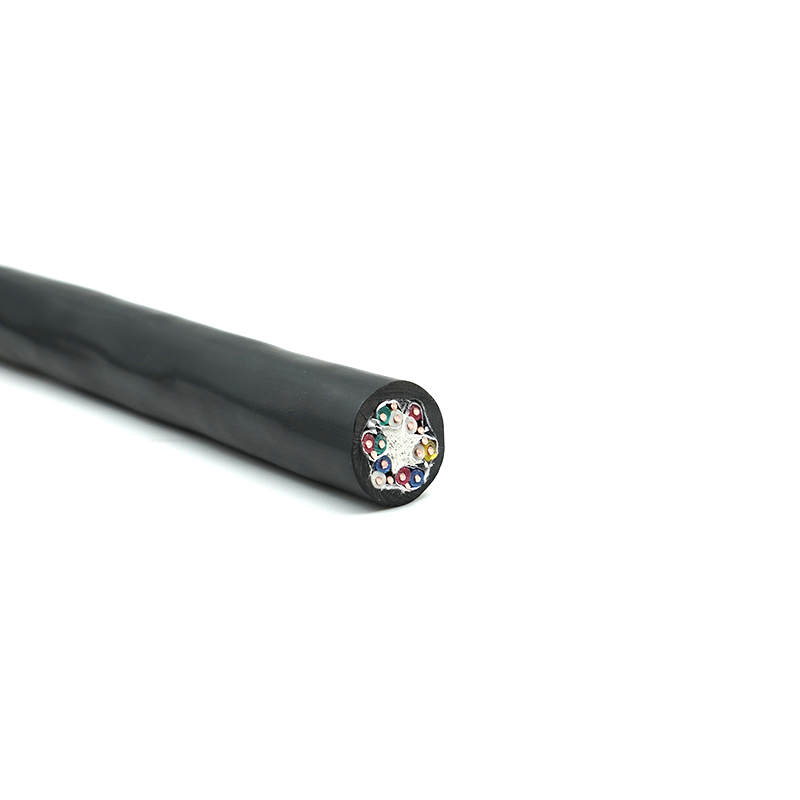

Volledig afgeschermde computerkabel : constructiedetails die er toe doen

'Overall afgeschermd' betekent dat de gehele kabelbundel rondom alle geïsoleerde aders een doorlopende geleidende laag (folie, omvlechting of beide) heeft. Belangrijke bouwkeuzes en waarom ze ertoe doen:

• Foliescherm (aluminium/polyester): biedt 100% dekking tegen lage kosten en is effectief tegen hoogfrequente interferentie, maar heeft een beperkte mechanische sterkte en scheurweerstand.
• Gevlochten afscherming (vertind koper): biedt uitstekende mechanische robuustheid en continuïteit van de aarding; Het dekkingspercentage van het vlechtwerk (bijvoorbeeld 60-95%) bepaalt de laagfrequente afscherming.
• Gecombineerde folievlecht: gebruikt folie voor volledige dekking en vlecht voor mechanische sterkte en aarding - aanbevolen voor kritische EMI-omgevingen.
• Afvoerdraad: een gestrande, vertinde koperen geleider die contact maakt met de afscherming en de aansluiting eenvoudig maakt. Vraag altijd om de maat en het aantal strengen zodat deze overeenkomen met de afsluithardware.

Afscherming en aarding: praktische best practices

Een schild is alleen effectief als het op de juiste manier wordt afgesloten. Voor totaal afgeschermde computerkabels:

• Gebruik een speciale single-point-aardingsstrategie voor lange runs om aardlussen te voorkomen; bevestig de afscherming waar mogelijk aan één uiteinde aan het chassis of de beschermende aarde.
• Als beide uiteinden geaard moeten zijn (bouwvereisten), gebruik dan common-mode smoorspoelen of verbindingsweerstanden om de circulatiestromen te regelen.
• Zorg ervoor dat de aarddraad lang genoeg is en voorvertind is voor soldeer- of krimpverbindingen; specificeer afsluitkits of adereindhulzen in de aanbestedingsdocumenten.

EMI/EMC-beperking: ontwerp op kabelniveau en maatregelen op systeemniveau

De kabelkeuze vermindert de uitgestraalde en geleide emissies, maar moet worden gecombineerd met systeempraktijken:

• Twisting pair-geometrie: handhaaf consistente paarlengtes om afwijzing in differentiële modus te behouden; vermijd het koppelen van hogesnelheidsparen met luidruchtige stroomgeleiders in dezelfde algehele afscherming.
• Afvoerpaden en verbindingen: leg afvoerdraden langs één vlak en vermijd scherpe bochten; verbinden met een chassispunt met lage impedantie.
• Kabelgeleiding: aparte signaal-/gevoelige kabels van hoogvermogen- of frequentieregelaars; kruisen elkaar in een rechte hoek wanneer dit onvermijdelijk is.

Thermische en mechanische ontwerpoverwegingen voor vlamvertragende computerkabels

Isolatie en dikte van de mantel beïnvloeden zowel de thermische dissipatie als de vlamprestaties. Praktische begeleiding:

• Geleidergrootte en isolatie: grotere geleiders verminderen I ² R-verliezen maar vereisen een dikkere isolatie om de diëlektrische sterkte te behouden; verifieer de capaciteit in gebundelde omstandigheden (derating-factoren zijn van toepassing).
• Flexibiliteit van de mantel versus vlamprestaties: hoge vlamweerstand verhoogt vaak de stijfheid. Specificeer voor installatie in trays of plenums een minimale buigradius en test de flexibiliteit bij installatietemperatuur.
• Veroudering: UV-, hitte- en chemische blootstelling versnellen de verbrossing van het polymeer. Verzoek gegevens over versnelde verouderingstests (bijvoorbeeld % trekbehoud na 1000 uur bij 85 °C) voor toepassingen met een lange levensduur.

Rookvergiftiging en halogeenvrije afwegingen: kiezen voor menselijke veiligheid

Rookdichtheid is slechts één maatstaf; De gassamenstelling bij verbranding is van cruciaal belang voor de veiligheid van de inzittenden. Bij gehalogeneerde materialen komen corrosieve gassen vrij (HCl, HBr) die elektronica en mensen kunnen schaden. LSZH- of halogeenvrije kabels verminderen dat risico, maar offeren soms het verwerkingsgemak op en verhogen de kosten. Voor kritieke binnenruimtes (controlekamers, ziekenhuizen, vliegtuiginterieurs) moet u aandringen op zowel lage rook- als halogeenvrije classificaties en verzoeken om MSDS van de leverancier en testrapporten van verbrandingsproducten.

Vergelijkingstabel: jasmaterialen en belangrijkste eigenschappen

Installatieaanbevelingen voor het minimaliseren van brandrisico en EMI

Praktische installatiecontroles verminderen zowel brandvoortplanting als interferentie:

• Vermijd het strak bundelen van stroom- en hogesnelheidsdatakabels, tenzij een afgeschermde scheiding of kabelgoot wordt gebruikt; Warmte van stroomgeleiders kan de degradatie van de mantel versnellen.
• Houd de vullimieten voor kabelgoten aan en gebruik brandwerende materialen bij muur-/plafonddoorvoeringen met materialen die compatibel zijn met de mantelchemie.
• Documenteer de afschermingspunten en voeg een etiketteringsschema toe aan beide uiteinden van de runs om toekomstig onderhoud te vergemakkelijken en onbedoeld loskomen te voorkomen.

Veroudering, inspectie en levenscyclusbeheer

Plan voor het einde van de levensduur: polymeren worden bros, schilden corroderen en isolatie kan microscheurtjes ontwikkelen die de EMI-prestaties verslechteren. Aanbevolen programma:

• Periodieke visuele inspecties (elke 2-5 jaar, afhankelijk van de omgeving) op scheuren, verkleuring of delaminatie van de mantel.
• Elektrische controles ter plaatse: isolatieweerstand en continuïteit voor afvoer/afscherming om de integriteit te verifiëren na installatie en na elke gebeurtenis (oververhitting, overstroming).
• Houd een traceerbaarheidsregistratie van onderdelen bij (batchnummers, leveranciersrapporten) – dit maakt gerichte vervanging mogelijk als een specifieke partij versnelde veroudering vertoont.

Specificatie van vlamvertragende computerkabels en volledig afgeschermde computerkabels: een checklist voor aanschaf

Gebruik deze verkorte checklist in offerteaanvragen om offertes van appels tot appels te ontvangen:

• Exacte standaardreferenties vereist (bijv. IEC 60332-1, UL94 V0, EN 61034) en numerieke doorgangsdrempels.
• Afschermingstype en dekking (folie%, omvlechting%), afmeting en locatie van de afvoerdraad.
• Mantelmateriaal, halogeenvrij vereiste en continue bedrijfstemperatuur.
• Tabellen voor capaciteitsvermindering voor gebundelde installatie en maximaal aanbevolen ladevulling.
• Vraag voorbeeldtestrapporten en MSDS aan voor de exacte voorgestelde materiaalpartijen.

Als u wilt, kan Junshuai op maat gemaakte voorbeeldkabels en testdocumentatie leveren, zodat u de prestaties in uw specifieke omgeving kunt valideren. Meestal helpen we klanten bij het uitvoeren van gerichte acceptatietests om aan hun operationele behoeften te voldoen.

Wanneer moet u voor gecombineerde oplossingen kiezen: voorbeelden uit echte implementaties

Voorbeelden waarbij een gecombineerde vlamvertragende en geheel afgeschermde constructie de juiste keuze is:

• Datacenters met warme/koude gangpaden waar zowel rook/toxiciteit als EMI (van dichte vermogenselektronica) een probleem vormen – kies voor een LSZH-mantelfolievlechtscherm.
• Bekabeling van openbaar vervoer en spoorvoertuigen waarbij vlamverspreiding en lage toxische emissies verplicht zijn en mechanisch misbruik vlechtversterking vereist.
• Industriële controlekamers grenzend aan VFD's waar EMI-onderdrukking hinderlijke trips vermindert en vlamvertraging het risico op branduitbreiding vermindert.

Laatste praktische tip

Specificeer de installatiebeperkingen in de praktijk (buigradius, vulling van de bak, blootstelling aan oliën/UV) samen met vlam-/EMI-vereisten in het aanbestedingsdocument; leveranciers die op elkaar afgestemde testrapporten en voorbeeldonderdelen voor in-situ testen leveren, besparen u tijd en verminderen het retrofitrisico. Bij Junshuai verwelkomen we validatie op locatie of in het laboratorium van onze Vlamvertragende computerkabel en algehele afgeschermde computerkabelontwerpen - we werken samen met klanten om precies de kabelconstructie te produceren die ze nodig hebben, ondersteund door CCC-, UL-, ISO9001- en CE-documentatie.
