Afschermingsstrategieën voor luidruchtige VFD-omgevingen
VFD's produceren hoogfrequente schakelspanningen die langs geleiders kunnen uitstralen en geleiden. Een effectieve afscherming doet twee taken: hij onderschept uitgestraalde emissies en biedt een retourpad met lage impedantie voor hoogfrequente lekstromen. Voor praktische installaties moet u de kabelafscherming altijd behandelen als een actief onderdeel van het aardingssysteem in plaats van als een cosmetische vlecht. Sluit deze stevig af aan de aandrijvingzijde en overweeg een tweede aansluiting op een paneel of lokale aarde voor langere afstanden om de opbouw van common-mode-spanning te minimaliseren.
Afscherming met één of beide uiteinden
Afsluiting met één uiteinde (alleen aandrijfuiteinde) vermindert doorgaans de aardlusstromen voor middellange loopt in industriële installaties; beide uiteinden verbeteren de effectiviteit van de afscherming voor uitgestraalde emissies bij zeer lange runs, maar kunnen circulatiestromen introduceren als de fabrieksgrond luidruchtig is. Beoordeel in de praktijk de aarding van de locatie en meet lekstromen. Als u hoge aardlusstromen detecteert, ga dan terug naar single-end bij de omvormer met lokale verbinding bij de motorkast.

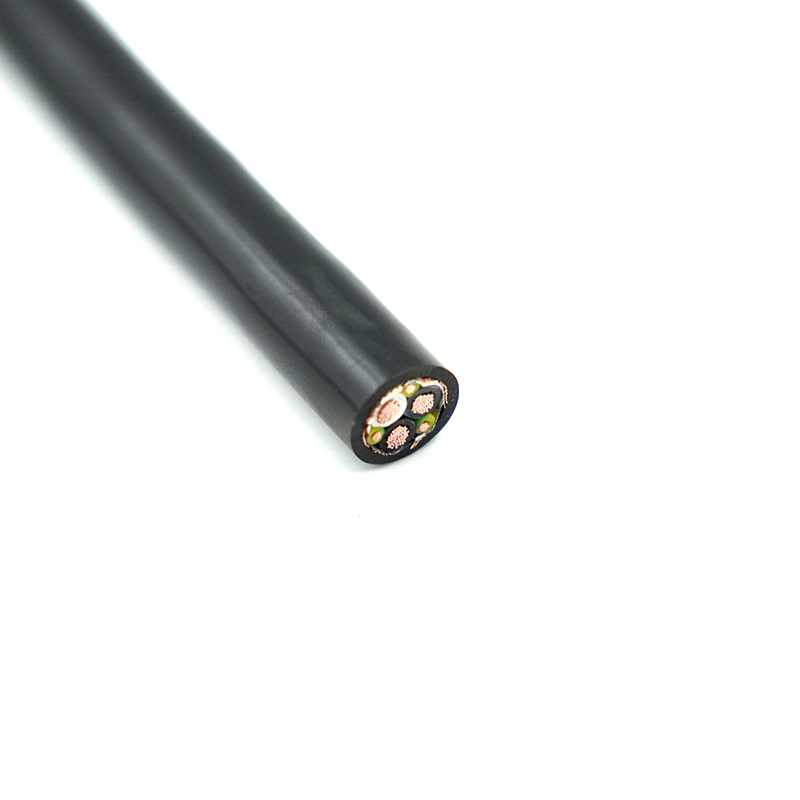

Keuzes voor kabelconstructies en hoe deze de prestaties beïnvloeden
Het geleidermateriaal, het isolatietype en de afschermingsgeometrie veranderen allemaal hoe de kabel zich gedraagt met PWM-uitgangen. Koperen geleiders zijn standaard; het aantal strandingen en de individuele strenggrootte beïnvloeden echter de flexibiliteit en skin/proximiteitseffecten bij hogere frequenties. Isolatie met een lage diëlektrische constante en een lage tangensverlies vermindert de capacitieve koppeling tussen geleiders en verlaagt de laadstromen - dit is van belang bij lange kabeltrajecten en voor aandrijvingen zonder uitgangsfilters.
| Schildtype | Demping (HF) | Flexibiliteit | Aanbevolen gebruik |
| Afvoer van aluminium-Mylar-folie | Hoog (goede dekking) | Matig | Vaste runs waarbij HF-verzwakking belangrijk is |
| Vertind koperen vlechtwerk | Matig (depends on coverage %) | Hoog | Flexibele routing, gepantserde assemblages |
| Folievlechtcombinatie | Hoogest | Matig | Kritieke EMI-omgevingen en lange runs |

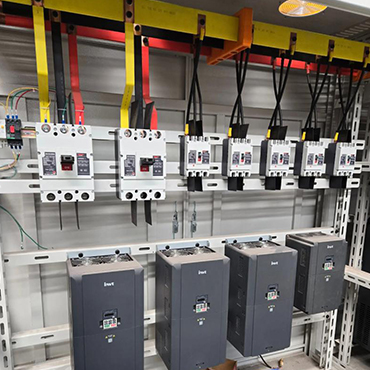

Best practices voor installatie voor een lange tijd VFD-kabel runs
- Zorg voor een fysieke scheiding tussen gevoelige besturings-/communicatiekabels. Als scheiding niet mogelijk is, leg ze dan aan kabel voor variabele frequentieaandrijving in afzonderlijke leidingen of gebruik een geaarde metalen scheiding.
- Vermijd het oprollen van overtollige kabel in de buurt van schijven; spoelen verhogen de inductie en kunnen overspanningsreflecties op de motorklemmen veroorzaken.
- Houd u aan de door de fabrikant opgegeven buigradius: krappe bochten kunnen de continuïteit van de afscherming beschadigen en de diëlektrische spanning verhogen, waardoor de levensduur onder herhaalde spanning wordt verkort.
- Implementeer tussenliggende aardingspunten voor zeer lange metalen kabelgoten, terwijl u controleert op circulatiestromen; gebruik verbindingsjumpers die geschikt zijn voor hoogfrequente stromen, niet alleen voor stabiele foutstromen.
Elektrische kenmerken die er toe doen (en hoe u problemen kunt verhelpen)
Capaciteit, laadstromen en motorverwarming
Kabel-naar-geleider- en geleider-naar-afschermingcapaciteiten produceren laadstromen wanneer de VFD schakelt. Laadstromen veroorzaken extra verliezen in de motor en verhogen de aandrijfstroomwaarden. Kies voor langere afstanden kabels met een lagere capaciteit per meter, of installeer dV/dt-filters of sinusoïdale uitgangsfilters op de omvormer om het schakelen van dv/dt te verminderen en de laadstroom in de motor te verlagen.
Reflecties, kabelimpedantie en overspanning op motorklemmen
Snelle PWM-randen zien de kabel als een transmissielijn; Mismatches tussen de uitgangsimpedantie van de drive en de kabelkarakteristieke impedantie veroorzaken spanningsreflecties die verschijnen als voorbijgaande overspanningen bij de motor. Oplossingen omvatten het regelen van dV/dt (snubbers, filters), het gebruik van kabel met de juiste impedantie en het binnen de aanbevolen limieten houden van de kabellengte voor de drive (raadpleeg de drive-documentatie). Voor hoogspannings- of langeafstandsvluchten kunnen uitgangsreactoren ook helpen reflecties te dempen.
Connectoraansluitingen, pantsering en mechanische bescherming
De kwaliteit van de afscherming heeft een directe invloed op de EMC-prestaties. Gebruik waar mogelijk continu 360°-afschermingscontact en zorg ervoor dat de afvoergeleider of de vlecht is gesoldeerd of gekrompen om een lage impedantie te behouden. Als er pantsering aanwezig is (staaldraad of tape), verbind het pantser dan op één of beide punten met de aarde, afhankelijk van de aardingspraktijk ter plaatse. Gebruik de juiste trekontlasting om te voorkomen dat de afscherming of de geleider eruit trekt; Mechanische storingen doen zich vaak voor als intermitterende elektrische storingen.
Testen, certificeringen en waarom ze ertoe doen
Geverifieerde prestaties door middel van tests (impedantie, capaciteit, hoog potentieel, afschermingscontinuïteit en EMC-emissietests) zorgen ervoor dat kabels zich voorspelbaar gedragen in VFD-installaties. Certificeringen zoals UL en CE geven aan dat wordt voldaan aan erkende veiligheids- en EMC-normen, terwijl een robuust ISO9001-kwaliteitssysteem helpt de consistentie tussen productiebatches te behouden. Wij produceren afgeschermde VFD-kabel kwaliteiten en onze fabriek beschikt over CCC-, UL-, ISO9001- en CE-certificeringen. Dit stelt ons in staat om op maat gemaakte constructies te ondersteunen met traceerbare testgegevens wanneer projecten dit vereisen.
Veelvoorkomende storingsmodi en een checklist voor probleemoplossing op locatie
- Intermitterende uitschakeling: controleer de afsluitingen en continuïteit van de afscherming; slechte verbindingen zorgen ervoor dat EMI zich in regelcircuits koppelt, wat hinderlijke trips veroorzaakt.
- Hoge motorlagerstromen: controleer de aardingsmaatregelen van de as, inspecteer de aansluitingen van de kabelafscherming en overweeg indien nodig asaardingsringen of geïsoleerde lagers te installeren.
- Overtemperatuur bij motor: meet de laadstroom en vergelijk deze met de verwarmingscurven van de motor. Als het opladen bijdraagt, verlaag dan de schakelfrequentie of plaats filters.
- Ernstige EMI-klachten: voer een locatieonderzoek uit met een near-field-sonde, controleer de dekking van de afscherming (% vlecht) en overweeg een upgrade naar composietschermen met folievlechtwerk of het toevoegen van ferrietkernen aan de motorkabel.
Als u wilt, kunnen wij op maat gemaakte aanbevelingen voor de kabelconstructie geven (geleiderbekabeling, afschermingstype, mantelverbinding) voor uw toepassing. Wij ontwerpen en produceren op maat gemaakte kabelconstructies. VFD afgeschermde motorkabels en kan op verzoek testrapporten en certificaten verstrekken. Wanneer betrouwbaarheid en EMC-prestaties van belang zijn, vermindert een speciaal gebouwde kabel van een gecertificeerde fabrikant de inbedrijfstellingstijd en onderhoudsproblemen op de lange termijn.
