Industriële gas- en oliebestendige paarbekabeling: een praktische selectiegids

Olie- en gaswerkzaamheden zorgen er zelden voor dat bekabeling een gemakkelijk leven leidt. Een paar kabel ziet er misschien eenvoudig uit, maar in een raffinaderij, op een boorvloer of rond een brandstofterminal moet hij contact met koolwaterstoffen, hittecycli, trillingen, afspoeling en soms continue beweging overleven. Industriële gas- en oliebestendige paarbekabeling is het praktische antwoord wanneer gewone twisted-pair-kabel te vroeg zacht wordt, opzwelt, barst of de signaalkwaliteit verliest. De nuttige vraag is niet simpelweg “is het oliebestendig?” maar “welke olie, bij welke temperatuur, voor hoe lang en onder welke mechanische omstandigheden?”

Wat industriële gas- en oliebestendige paarbekabeling eigenlijk is

Paarbekabeling maakt gebruik van twee geïsoleerde geleiders die in elkaar zijn gedraaid om een signaal te dragen. Op industriële locaties kan dat signaal RS-485, instrumentatie, besturingsgegevens, Ethernet of een sensorverbinding op laag niveau zijn. De paarconstructie helpt common-mode-ruis tegen te gaan, maar maakt de kabel op zichzelf niet geschikt voor olie- en gasdiensten. De weerstand komt van de hele constructie: geleiderstrengen, isolatiemateriaal, vulstoffen, tapes, schilden, binnenmantel en buitenmantel.

Een kabel die voor deze omgevingen wordt verkocht, moet worden behandeld als een samengesteld geheel en niet als een handelsartikel. De jas moet bestand zijn tegen de specifieke vloeistoffen die het tegenkomt. De isolatie moet zijn elektrische eigenschappen behouden. De afscherming moet effectief blijven na buigen en beëindigen. En de kabel moet passen bij de installatiemethode, of deze nu in een bak wordt bevestigd, door een buis wordt getrokken of wordt gebogen in een bewegende machine.

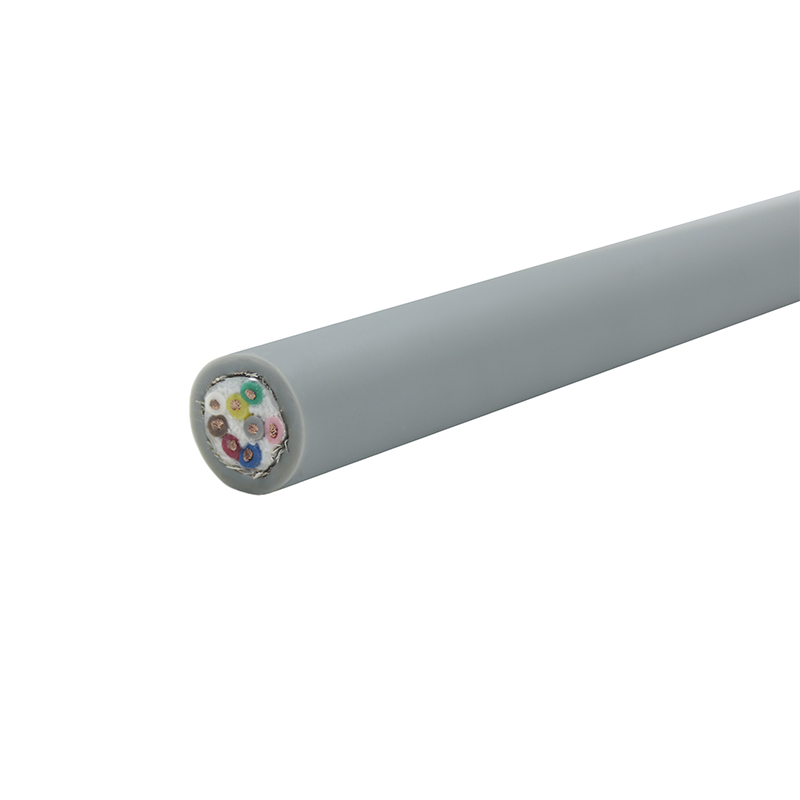

LIYCY-TP flexibele afgeschermde datakabel met gedraaid paar Afgeschermde, getwiste kabel van industriële kwaliteit, bedoeld voor nauwkeurige signaalverbindingen; relevant bij het beoordelen van dubbelwandige assemblages voor veeleisende omgevingen. Bekijk Product →

Waarom olie- en gasomgevingen gewone paarkabels bestraffen

Koolwaterstoffen zijn niet allemaal hetzelfde. Diesel, hydraulische olie, smeerolie, ruwe olie, glycol, methanol, boorvloeistoffen en schoonmaakchemicaliën kunnen polymeren op verschillende manieren aantasten. Sommige veroorzaken volumezwelling. Sommigen extraheren weekmakers en laten een omhulsel hard en broos achter. Anderen verzachten het oppervlak, verminderen de slijtvastheid of veranderen de afmetingen voldoende om connectoren en wartels te beïnvloeden. Een jas die een spattest overleeft, kan defect raken na langdurige onderdompeling of herhaalde blootstelling aan hoge temperaturen.

Warmte maakt chemische aanvallen sneller. Koude maakt sommige materialen stijf en gemakkelijker te kraken. UV-blootstelling veroudert outdoorjassen. Zout water en vocht veroorzaken corrosie bij schilden, afvoeren en aansluitingen. Mechanische belasting voegt nog een laag toe: trillingen, wassen onder druk, slijtage van kabelgoten, kleine buigradii en continu buigen. In gevaarlijke gebieden moet de kabel ook passen bij het installatieontwerp, inclusief wartels, barrières en afdichtingen. Een kabel is op zichzelf niet “explosieveilig”; het is een onderdeel van een conform systeem.

Jas- en isolatiematerialen die het verschil maken

Polyurethaan, of PUR, is vaak een goede keuze voor flexibele industriële paarkabels die worden blootgesteld aan olie, slijtage en herhaalde bewegingen. Het biedt een goede oliebestendigheid en robuust mechanisch gedrag. Daarom wordt het gebruikt in sleepketting-, robotica- en washdown-toepassingen. Het is niet universeel: blootstelling aan heet water en stoom moet worden gecontroleerd, en sommige formuleringen gedragen zich anders dan andere. Een met PUR omhulde, afgeschermde, getwiste paar Ethernet-kabel kan bijvoorbeeld een goede oplossing zijn voor olieachtige automatiseringsomgevingen waar signaalintegriteit en sterkte van de mantel beide van belang zijn.

TPU-CAT6-STP PUR-omhulde categorie 6 afgeschermde kabel PUR-omhulde Categorie 6 afgeschermde twisted-pair kabel voor Gigabit-verbindingen in slijtvaste industriële en buitenomgevingen; relevant als de stevigheid van de jas ertoe doet. Bekijk Product →

Nitrilrubber, polychloropreen en andere rubberverbindingen komen vaak voor waar oliebestendigheid, hittebestendigheid en duurzaamheid buitenshuis nodig zijn. Ze zijn meestal zwaarder en minder flexibel dan PUR, dus ze zijn beter geschikt voor vaste of incidentele flexroutes dan gebruik van sleepkettingen met een hoge cyclus. Polyethyleen is goed bestand tegen vocht en veel chemicaliën, maar is stijver en minder vergevingsgezind in beweging. PVC is economisch en vlamvertragend, maar de oliebestendigheid varieert sterk per formulering, dus alleen 'PVC-mantel' zegt heel weinig. FEP en PTFE verschijnen waar chemische bestendigheid of hoge temperaturen de kosten rechtvaardigen.

De keuze voor isolatie is net zo belangrijk. PE, PP, FEP en XLPE kunnen elk aan verschillende elektrische en thermische behoeften voldoen. Bij paarbekabeling hebben capaciteit, impedantie en paaronbalans invloed op de signaalkwaliteit. Een dikke oliebestendige mantel kan een slechte paargeometrie niet compenseren.

Afscherming, koppeling en signaalintegriteit

Olie- en gaslocaties zijn elektrisch luidruchtig. Motoren, aandrijvingen, lasapparatuur, radio's en stroomverdeling kunnen allemaal ruis in signaalparen koppelen. Folieschermen geven een hoge dekking en zijn goed voor compacte constructies. Gevlochten schilden zijn beter bestand tegen buigen en mechanische schade. Veel industriële paarkabels combineren beide. Afscherming van individuele paren kan overspraak verminderen, terwijl een algehele afscherming externe interferentie afhandelt.

Het schild werkt alleen als het correct is aangesloten. Een afvoerdraad die blijft zweven, een afscherming die op het verkeerde punt is geaard of een connector met een slechte 360 ​​graden verbinding kan van een goede kabel een bron van intermitterende fouten maken. In gevaarlijke gebieden moeten de afschermings- en afvoeraansluitingen ook passen in het aardings- en isolatieontwerp. Ga er niet vanuit dat meer afscherming altijd beter is; kies het schild dat past bij het geluidsprobleem, het paartype en de beschikbare ruimte.

Een praktische selectiechecklist

Selectie moet beginnen met de bekendheid, niet met de kop van de catalogus. Onderstaande tabel is een compacte manier om wat een leverancier beweert te vergelijken met wat de applicatie daadwerkelijk nodig heeft.

Installatie- en onderhoudsdetails die de levensduur bepalen

Zelfs een goede kabel kan bij de installatie kapot gaan. Respecteer de buigradius. Vermijd strakke kabelbinders die de geometrie van het paar verpletteren. Ondersteun lange verticale runs. Houd signaalparen waar mogelijk gescheiden van stroomkabels en volg het ontwerp voor afscherming en aarding. Controleer in spoelgebieden of wartels en aansluitingen compatibel zijn met het mantelmateriaal en geen spanningsconcentraties veroorzaken.

Als de route beweegt, gebruik dan een kabel die voor die beweging is ontworpen en getest. Een zeer flexibele, afgeschermde, getwiste sleepkettingkabel is bijvoorbeeld gebouwd voor herhaaldelijk buigen in plaats van voor incidentele aanpassingen. Voor vaste trayruns kan een hardere rubberen of PUR-mantel nog steeds de juiste keuze zijn, maar de flexibele levensduur hoeft niet de beperkende factor te zijn. Inspecteer tijdens het onderhoud op zwelling van de mantel, scheuren, afvlakking, corrosie van de schilden en losse aansluitingen. Vervang kabel die van vorm of hardheid is veranderd na blootstelling aan chemicaliën; het heeft al een deel van zijn veiligheidsmarge verloren.

TRVVSP High-Flex afgeschermde, getwiste sleepkettingkabel Afgeschermde, getwiste kabel met sleepketting voor snelle signaal- en stroomoverdracht op bewegende routes; inspecteer wanneer herhaaldelijk buigen deel uitmaakt van de installatie. Bekijk Product →

Kwaliteitscontroles en documentatie op aanvraag

Vraag om meer dan een materiële naam. Nuttig bewijsmateriaal omvat onder meer olie-immersietestomstandigheden, trek- en rekresultaten voor en na blootstelling, volumezwelling, koudebuigingsprestaties, vlamgedrag, continuïteit van de afscherming, weerstand van de geleider en spanningsbestendigheid. Voor dataparen helpen capaciteits- en impedantiegegevens bevestigen dat de kabel het beoogde signaal zal ondersteunen. Voor bewegende toepassingen zijn de flextestomstandigheden belangrijker dan een algemene beschrijving van “hoge flex”.

Ook batchtraceerbaarheid, omhulselmarkering en een duidelijke vermelding van het geteste temperatuurbereik zijn praktische aankooppunten. Als een leverancier niet kan uitleggen hoe de kabel is getest, of de mantel niet kan matchen met de daadwerkelijke vloeistoffenlijst, blijf dan vragen stellen. Onze laboratorium- en testmiddelen zijn het soort details die de moeite waard zijn om te bekijken voordat een specificatie wordt vergrendeld.

Het afstemmen van de kabel op de toepassing

• Offshore-platforms en boorvloeren: zout water, olie, trillingen, UV en installatiemethoden in gevaarlijke omgevingen.
• Raffinaderijen en petrochemische fabrieken: hitte, koolwaterstoffen, EMI en lange vaste runs vermengd met lokale flexibiliteit.
• Tankparken en brandstofterminals: veroudering buitenshuis, brandstofcontact, dampafdichting en lange kabelroutes.
• Pijpleidingen en compressorstations: grote temperatuurschommelingen, trillingen en integriteit van instrumentatiesignalen.
• Machines en automatisering in olieachtige installaties: koelvloeistof, hydraulische olie, herhaaldelijk buigen en schuren.

Er mag niet worden verwacht dat dezelfde kabelkwaliteit elk geval oplost. Een vast instrumentenpaar in een hete raffinaderij en een bewegende kabelpaar op een olieachtige machine kunnen beide ‘oliebestendig’ worden genoemd, maar het zijn verschillende ontwerpen. Een goede selectie scheidt deze taken vroegtijdig en matcht vervolgens het jasje, het schild, de paarconstructie en de goedkeuring met de route.

Het samenbrengen van de specificatie

Industriële gas- en oliebestendige paarbekabeling is een detailitem met een groot effect op de betrouwbaarheid. Begin met de vloeistoflijst en de temperatuur, en werk vervolgens door de elektrische prestaties, afscherming, mechanische beweging, vereisten voor gevaarlijke gebieden en documentatie. Waar de route vastligt, geef prioriteit aan chemische en thermische weerstand. Waar het beweegt, voegt u de flexibele levensduur en slijtvastheid toe aan dezelfde beoordeling. Die volgorde houdt de specificatie eerlijk en vermijdt het betalen voor een jasfunctie die de echte faalmodus niet aanpakt.

Als u een kabel vernauwt voor een specifieke raffinaderij, terminal, skid of offshore-pakket, praat met ons team met de vloeistofblootstelling, route en signaaldetails. Een korte, duidelijke toepassingsnota bespaart doorgaans meer tijd dan een lange lijst met generieke “oliebestendige” claims.
