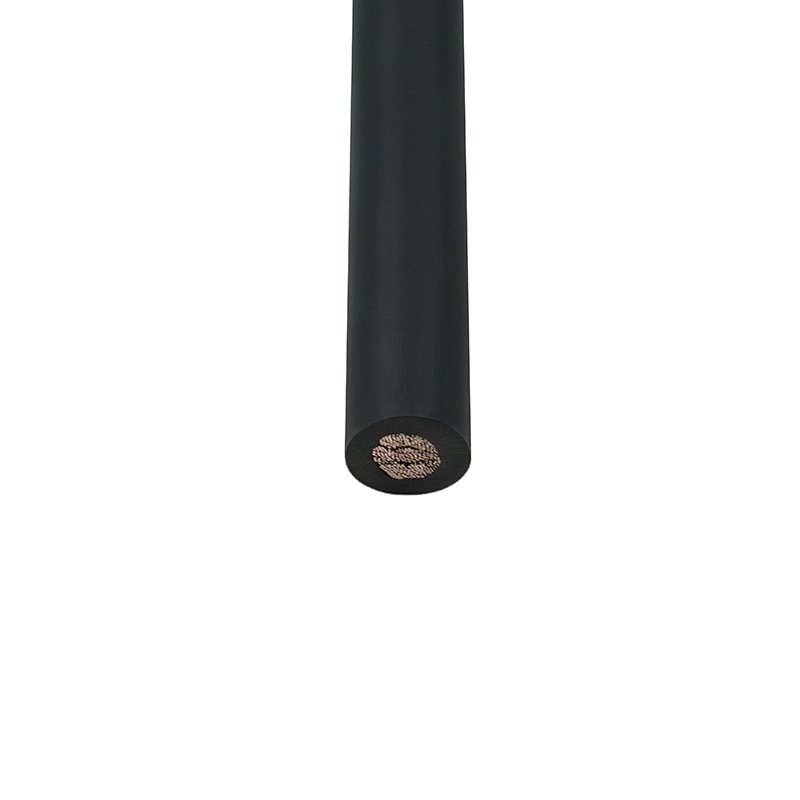

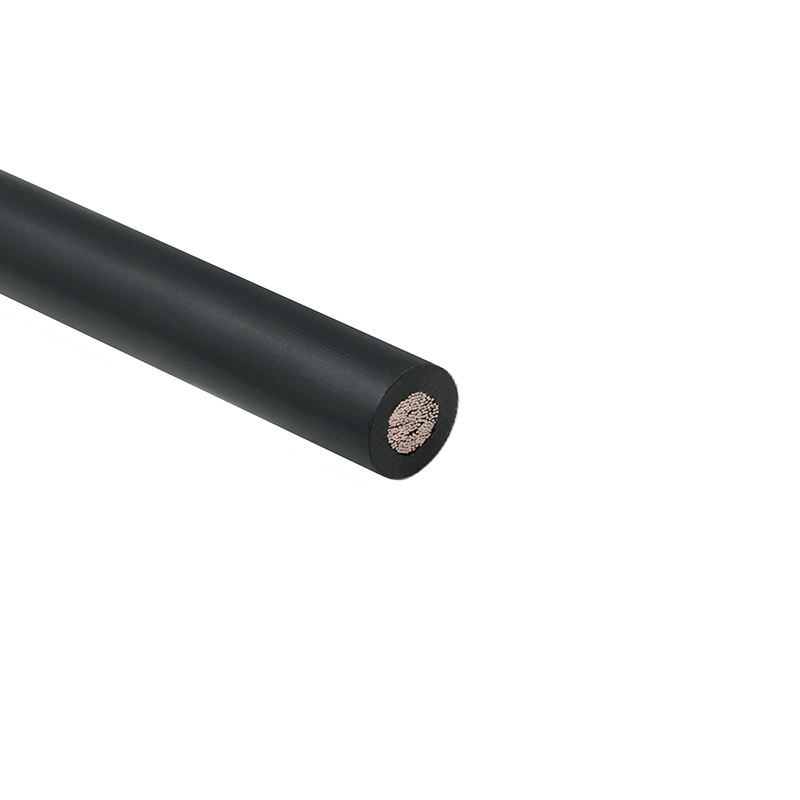

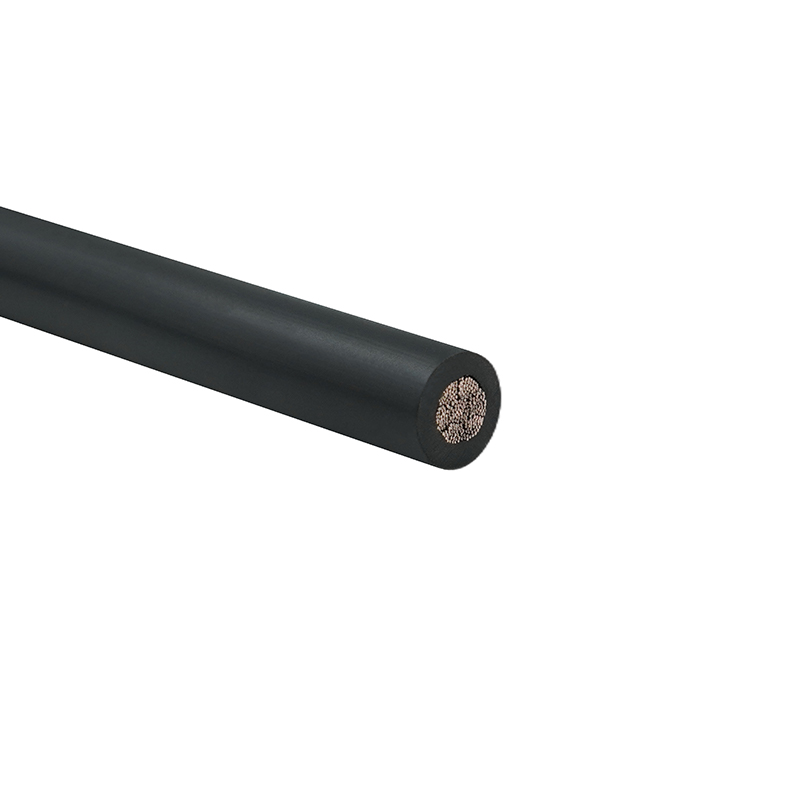

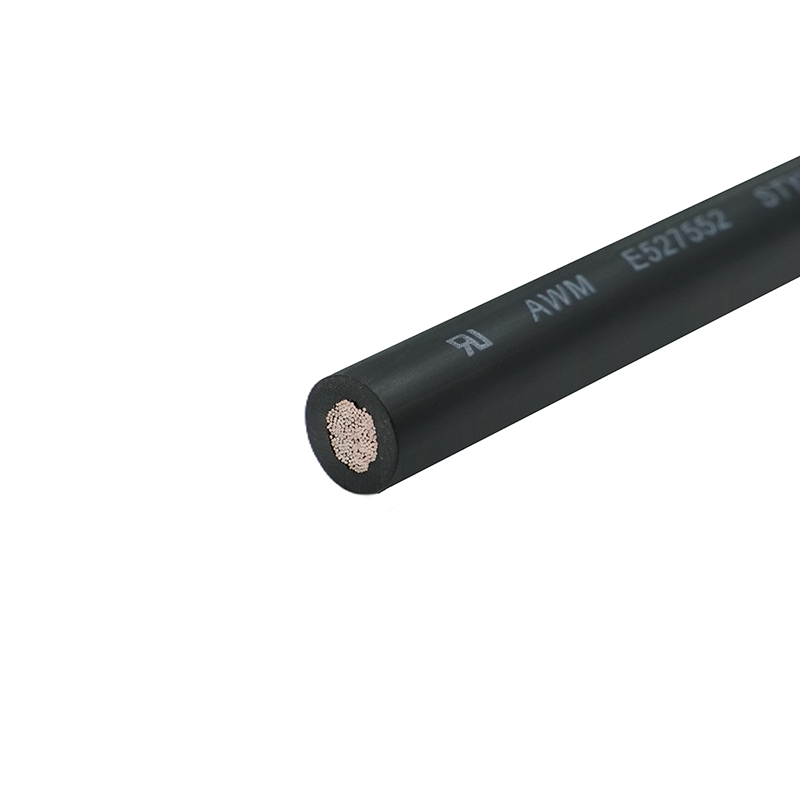

UL-gecertificeerde Noord-Amerikaanse geïsoleerde draad (UL1015)

Productpositionering: Een voedingskabel voor interne apparatuur voor algemeen gebruik onder het UL-certificeringssysteem, gericht op single-core stroomtransmissie in scenario's met middelhoge spanning en hoge temperaturen. Het dient als het "standaardmodel voor basisstroomaansluiting" voor industriële en civiele apparatuur.

Contacteer Ons

Vorige：UL2464 zachte manteldraad (UL-gecertificeerd)
Volgende：No next article

Productinformatie

Contacteer Ons

Over Ons

Productinformatie

UL1015 aansluitdraad – Technische parameters

Model	AWG-maat	Blote koperen strengen (BS)	Diameter blanke koperstreng (mm)	Vertinde koperen strengen (TS)	Diameter vertinde koperen streng (mm)	Isolatiedikte (mm)	Ongeveer. Gewicht (KG/KM)	Min. Isolatie OD (mm)	Max. Isolatie OD (mm)
UL1015	26	7	0.16	7	0.16	0.76	7.1	2	2.2
UL1015	24	11	0.16	11	0.16	0.76	8.3	2.1	2.3
UL1015	22	17	0.16	17	0.16	0.76	10	2.3	2.5
UL1015	20	26	0.16	26	0.16	0.76	12.4	2.5	2.7
UL1015	18	41	0.16	41	0.16	0.76	16.2	2.7	2.9
UL1015	17	51	0.16	51	0.16	0.76	19	2.8	3
UL1015	16	26	0.254	27	0.25	0.76	22.6	3	3.2
UL1015	15	33	0.254	34	0.25	0.76	25.9	3.2	3.4
UL1015	14	41	0.254	43	0.25	0.76	31.5	3.4	3.6
UL1015	13	52	0.254	54	0.25	0.76	36.5	3.6	3.8
UL1015	12	65	0.254	67	0.25	0.76	45.5	3.9	4.1
UL1015	11	82	0.254	85	0.25	0.76	52.6	4.3	4.5
UL1015	10	104	0.254	107	0.25	0.76	67.1	4.8	5
UL1015	9	94	0.3	94	0.3	0.76	89	5.3	5.5
UL1015	8	118	0.3	118	0.3	1.15	107.5	6.5	6.7
UL1015	7	147	0.3	147	0.3	1.15	140.3	7	7.2
UL1015	6	189	0.3	189	0.3	1.52	172.6	8.4	8.6
UL1015	5	238	0.3	238	0.3	1.52	207.6	9.1	9.3
UL1015	4	299	0.3	299	0.3	1.52	267.9	9.8	10
UL1015	3	378	0.3	378	0.3	1.52	325.6	10.7	11.1
UL1015	2	475	0.3	475	0.3	1.52	382.5	11.7	12.1
UL1015	1	600	0.3	600	0.3	2.03	495.9	13.8	14.2
UL1015	1/0	251	0.52	272	0.5	2.03	615.3	14.5	14.9
UL1015	2/0	317	0.52	343	0.5	2.03	750	15.8	16.4
UL1015	3/0	400	0.52	433	0.5	2.03	923	17.2	17.8
UL1015	4/0	505	0.52	546	0.5	2.03	1134.3	18.9	19.5

Opmerking: BS = Blanke koperen strengen, TS = Vertinde koperen strengen. Waarden zijn nominale ontwerpparameters voor UL1015-aansluitdraad en kunnen per productiebatch enigszins variëren. Veeg naar links/rechts om alle kolommen op mobiel te bekijken.

Producteigenschappen:
Stabiele elektrische prestaties: nominale spanning van 600 V, geschikt voor hoofdapparatuurcircuits; De geleiders zijn enkelstrengs/meerstrengs gevlochten blank koper/vertind koper, met een stroomvoerende capaciteit die is afgestemd op de vereisten. De weerstand van de geleider bij 20℃ wordt geoptimaliseerd door middel van draaddikte (bijvoorbeeld ongeveer 16,2Ω/km voor 18AWG).
Hittebestendige en vlamvertragende veiligheid: Uitgerust met speciale hittebestendige PVC-isolatie, geschikt voor 105 ℃ om lokale hoge temperaturen van apparatuur te weerstaan; voldoet aan de UL VW-1 verticale vlamvertragende test, is zelfdovend bij blootstelling aan vuur en voldoet aan de Noord-Amerikaanse veiligheidsnormen.
Flexibel aanpassingsvermogen: Verkrijgbaar in verschillende isolatiekleuren (zwart, rood, blauw, enz.) voor eenvoudige circuitidentificatie; omvat een breed scala aan draaddiktes; voldoet aan de RoHS-milieurichtlijnen, geschikt voor markten in meerdere landen.

Toepassingsscenario's: Geschikt voor middelhoogspanningstransmissie, gebruikt in de interne hoofdcircuitbedrading van werktuigmachines en complete stroomverdeelkasten, stroomaansluitkabels voor krachtige huishoudelijke apparaten (airconditioners, ovens) en stroomtoevoerkabels van bouwverdeelkasten tot grote apparatuur.
